Двигатели асинхронные с повышенным скольжением АИРС802[4154] АИРС90

Общие сведения

Двигатели асинхронные АИРС80-АИРС90 с повышенным скольжением предназначены для привода механизмов общего назначения и работают от сети трехфазного переменного тока напряжением 380 В, частотой 50 и 60 Гц.

Структура условного обозначения

АИРСХLXXБПХ2ХХ:
АИР - наименование серии;
С - с повышенным скольжением;
Х - габарит (высота оси вращения), мм (80, 90);
L - установочный размер по длине станины;
Х - обозначение длины сердечника статора (А, В);
X - число полюсов (2, 4, 6, 8);
Б - наличие встроенной температурной защиты;
П - исполнение с повышенной точностью по установочным
размерам;
Х2 - химостойкое исполнение;
ХХ - климатическое исполнение (У, УХЛ, Т) и категория
размещения (2,3,5) по ГОСТ 15150-69.

Условия эксплуатации

Номинальные значения климатических факторов внешней среды по ГОСТ 15543-70 и ГОСТ 15150-69.
Высота над уровнем моря не более 1000 м.
Запыленность воздуха не более 10 мг/м3.
Окружающая среда невзрывоопасна, не содержащая токопроводящей пыли, паров веществ, вредно влияющих на изоляцию.
Двигатели могут эксплуатироваться на высоте до 4300 м (при давлении до 5,4·104Па) над уровнем моря, при этом мощность на валу двигателя снижается с учетом коэффициента нагрузки Кр, приведенного в табл. 1.

Таблица 1

Высота над уровнем моря, м 1000 1500 2000 2500 3000 3500 4000 4300
Kр 1,0 0,98 0,95 0,92 0,88 0,84 0,80 0,75

Условия эксплуатации двигателей в части воздействия механических факторов внешней среды по группе М8 ГОСТ 17516.1-90. Номинальный режим работы двигателей S3 по ГОСТ 183-74.
Значение наибольшей допустимой мощности двигателей при повторно-кратковременном режиме работы с продолжительностью включения (ПВ) 15, 25, 40, 60, 100% указано в табл. 2.
Двигатели допускают работу в повторно-кратковременном режиме с частыми пусками S4 по ГОСТ 183-74 с продолжительностью включения (ПВ) 15, 25, 40, 60% при мощностях, приведенных в табл. 2.

Таблица 2

Типоисполнение двигателя Синхронная частота вращения, мин-1 Наибольшая допустимая мощность при режимах S3, S4, кВт
продолжительность включения ПВ,%
15 25 40 60 –
продолжительность нагрузки ПН,%
15 25 40 60 100

АИРС80А2

 3000 (3600*) 2,24 2,12 1,90 1,70 1,50

АИРС80В2

 3000 3,00 2,65 2,50 2,24 2,00

АИРС80А4

 1500 (1800*) 1,50 1,32 1,32 1,12 1,00

АИРС80В4

 1500 1,90 1,90 1,70 1,60 1,40

АИРС80А6

 1000 (1200*) 0,95 0,85 0,75 0,75 0,67

АИРС80В6

 1000 1,50 1,32 1,25 1,12 0,85

АИРС80А8

 750 (900*) 0,50 0,45 0,45 0,375 0,355

АИРС80В8

 750 0,60 0,60 0,60 0,45 0,375

АИРС90L2

 3000 (3600*) 4,6 4,0 3,5 3,2 2,7

АИРС90L4

 1500 (1800*) 3,10 2,4 2,4 2,2 1,9

АИРС90L6

 1000 (1200*) 2,2 1,8 1,7 1,3 1,1

АИРС90LА8

 750 (900*) 1,1 0,9 0,9 0,8 0,7

АИРС90LВ8

 750 1,4 1,2 1,2 1,0 0,8

*В скобках указана синхронная частота вращения для частоты питающей сети 60 Гц


Допустимое число включений в час при коэффициенте инерции РI=6,3 приведено в табл. 3.

Таблица 3

Типоисполнение двигателя Допустимое число включений в час при РI=6,3, при продолжительности включений ПВ, %
15 25 40 60
АИРС80А2 60 60 60 60
АИРС80В2 60 60 30 30
АИРС80А4 60 240 240 240
АИРС80В4 240 240 240 240
АИРС80А6 240 240 240 240
АИРС80В6 240 240 240 240
АИРС80А8 240 240 240 240
АИРС80В8 240 240 240 240
АИРС90L2 60 60 60 30
АИРС90L4 60 60 240 120
АИРС90L6 120 120 120 120
АИРС90LА8 120 120 120 120
АИРС90LВ8 120 120 120 120

Степень защиты двигателей IP54 по ГОСТ 17494-87.
Способ охлаждения двигателей IСО141 по ГОСТ 20459-87.
Двигатели изготовляются на напряжение 220, 380 и 660 В. Схема соединения обмоток приведена в табл. 4.

Таблица 4

Частота питающей сети, Гц Напряжение, В Число полюсов Схема соединения
50, 60 220/380, 230/400,
240/415, 380/660		 6 Треугольник, звезда
50 220, 380, 400, 415,
440, 500, 550, 660		 3 Звезда
50, 60 115/230, 220/440,
230/460		 9 Двойная
звезда/звезда
60 115/230, 220/440,
230/460		 3 Звезда
50 40 3 Треугольник

Предельные значения средних уровней звука двигателей на холостом ходу соответствуют указанным в табл. 5.

Таблица 5

Высота оси вращения, мм Значение среднего уровня звука
Ld, дБА, для числа полюсов
2 4 6 8
80 70/73 63 60 57
90 73 67 60 62

Примечания :

  1. Значения, указанные в числителе дроби, относятся к двигателям меньшей мощности при данной оси вращения и числе полюсов, а в знаменателе – к двигателям большей мощности.
  2. Средние значения уровней звука двигателей с частотой питающей сети 60Гц могут превышать указанные значения на 3 дБА.

Класс вибрации двигателей 1,72 по ГОСТ 16921-83.
Изоляция нагревостойкости F по ГОСТ 8865-87.
Превышение температуры обмотки статора не более 80°C.
Двигатели соответствуют требованиям безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75, а также требованиям "Правил устройств электроустановок" и "Правил техники безопасности при эксплуатации электроустановок потребителем".
Двигатели пожаробезопасны. Вероятность возникновения пожара не превышает 10-6 в год по ГОСТ 12.1.004-85.
Двигатели соответствуют ТУ 16-525.564-84.

ТУ 16.525.564-84

Номинальные значения основных параметров двигателей на напряжение 380 В, частоту 50 Гц соответствуют указанным в табл. 6.

Таблица 6

Типоисполнение двигателя Мощность при S3, ПВ=40%, кВт КПД, % cos j Скольжение, % Мпуск

Mном

 Mмакс

Mном

 Mмин

Mном

 Iпуск

Iном

 Масса, кг
АИРС80А2 1,9 79,0 0,80 5,5 2,1 2,2 1,6 6,5 6,53
АИРС80В2 2,5 76,0 0,86 6,8 2,1 2,2 1,6 6,5 6,0
АИРС80А4 1,32 69,0 0,80 8,0 2,1 2,2 1,6 5,0 9,02
АИРС80В4 1,7 71,0 0,82 8,0 2,1 2,2 1,6 5,0 8,12
АИРС80А6 0,75 67,0 0,73 9,0 2,0 2,1 1,6 4,0 15,47
АИРС80В6 1,25 66,5 0,75 10,7 2,1 2,1 1,6 4,0 12,24
АИРС80А8 0,45 57,0 0,64 8,0 1,4 1,7 1,4 3,0 32,70
АИРС80В8 0,60 60,0 0,64 8,0 1,4 1,7 1,4 3,0 25,00
АИРС90L2 3,5 80,0 0,86 7,0 2,0 2,2 1,6 6,5 5,43
АИРС90L4 2,4 77,0 0,81 8,0 2,2 2,2 1,6 6,0 7,75
АИРС90L6 1,7 71,0 0,72 10,0 2,0 2,2 1,6 6,0 11,18
АИРС90L8 0,9 69,0 0,72 8,0 1,6 1,9 1,5 3,5 20,56
АИРС90LB8 1,2 67,0 0,72 10,0 1,6 1,9 1,5 5,5 18,33

Примечания:

Мпуск

Mн

– кратность начального пускового момента к номинальному;

Mмакс

Mн

– кратность максимального момента к номинальному;

Mмин

Mн

– кратность минимального момента к номинальному;

Iпуск

Iн

– кратность начального пускового тока к номинальному.




Допустимые отклонения от номинальных значений основных параметров по ГОСТ 183-74.
Номинальные значения основных параметров двигателей частотой питающей сети 60 Гц соответствуют параметрам двигателей частотой 50 Гц, за исключением:
Синхронная частота вращения двигателей частотой 60 Гц равна 120% синхронной частоты вращения двигателей частотой 50 Гц.
Номинальные значения КПД и cos j двигателей отличаются от указанных коэффициентов двигателей частотой 50 Гц не более чем на 1% для КПД и 0,01 для cos j в сторону понижения.
Кратность номинального значения начального пускового тока к номинальному значению тока отличается от соответствующего значения двигателей частотой 50 Гц не более чем на 20% в сторону понижения.
Номинальное значение критического скольжения составляет 32%, допустимое отклонение минус 20%, отклонение в сторону увеличения не ограничивается.
Номинальное значение скольжения при номинальной мощности отличается от указанных величин для частоты 50 Гц не более чем на 3% в сторону понижения.
Номинальные значения основных параметров двигателей частотой 50 и 60 Гц на напряжения, отличные от 380 В, соответствуют табл. 6, за исключением:
номинальное значение КПД может быть снижено на 1%;
отношение номинального значения начального пускового вращающего момента к номинальному может быть снижено на 0,1.
Показатели надежности двигателей:
вероятность безотказной работы за 20000 ч наработки не менее 0,9;
средний ресурс обмотки статора до капитального ремонта не менее 20000 ч;
средний срок службы до капитального ремонта не менее 10 лет при ежедневной наработке не более 2500 ч;
средний срок службы до списания не менее 20 лет;
среднее время восстановления работоспособности состояния двигателей высоты оси вращения 80 - не более 5,25 ч, 90 - не более 6,25ч.
Гарантийный срок - 2 года со дня ввода в эксплуатацию; для двигателей, предназначенных для экспорта, - 2 года со дня ввода в эксплуатацию, но не более 3 лет.

Конструктивные исполнения двигателей по способу монтажа IM1081, IM1082, IM2081, IM2082, IM3041, IM3042, IM2181, IM2182, IM3641, IM3642 по ГОСТ 2474-79.
Двигатели АИРС80 - АИРС90 состоят из следующих основных деталей и сборочных единиц: статора, ротора, переднего и заднего подшипниковых узлов, колеса рабочего вентилятора, кожуха, токоввода.
Габаритные, установочные и присоединительные размеры двигателей приведены на рисунке. Предельные отклонения установочных и присоединительных размеров соответствуют ГОСТ 8542-79.

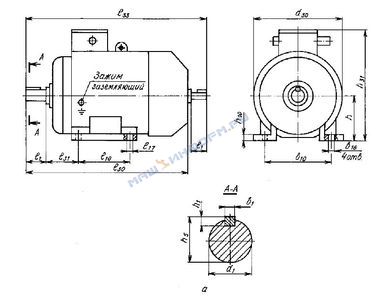

Габритные, установочные и присоединительные размеры электродвигателей АИРС80-АИРС-90 исполнений IM1081, IM1082 (a)

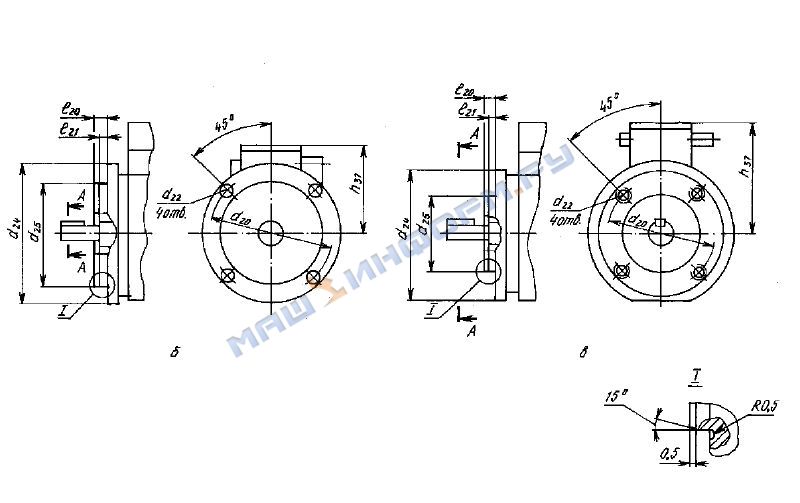

Габритные, установочные и присоединительные размеры электродвигателей АИРС80-АИРС-90 исполнений IM2081, IM2082, IM3041,IM3042 (б), IM2181, IM2182, IM3641, IM3642 (в)

Таблица к рисунку

Типоисполнение двигателя Размеры, мм
l1 l10 l17 l21 l30 l31 l33 b1 b10 b16 h h1 h5 h10 h31 h37 d1 d30
АИРС80А 50 100 10 10 296,5 50 350 6 125 12 80 6 24,5 9 204,5 124,5 22 190
АИРС80В 320,5 374
АИРС90 125 12 337,0 56 390 8 140 90 7 27,0 10 224,5 134,5 24 210
Окончание таблицы к рисунку

Типоисполнение двигателя Размеры, мм
IM2081, IM2081, IM3041, IM3042 IM2181, IM2182, IM3641, IM3642
l20 d20 d22 d24 d25 l20 d20 d22 d24 d25
АИРС80А
АИРС80В		 3,5 165 12 200 130 3,0 100 М6 120 80
АИРС90 4,0 215 15 250 180 115 М8 140 95



-

В комплект поставки входят: двигатель со шпонкой; паспорт (для поставок на экспорт на каждый двигатель; для двигателей, поставляемых внутри страны, допускается поставка 1 паспорта на всю отгружаемую партию).
